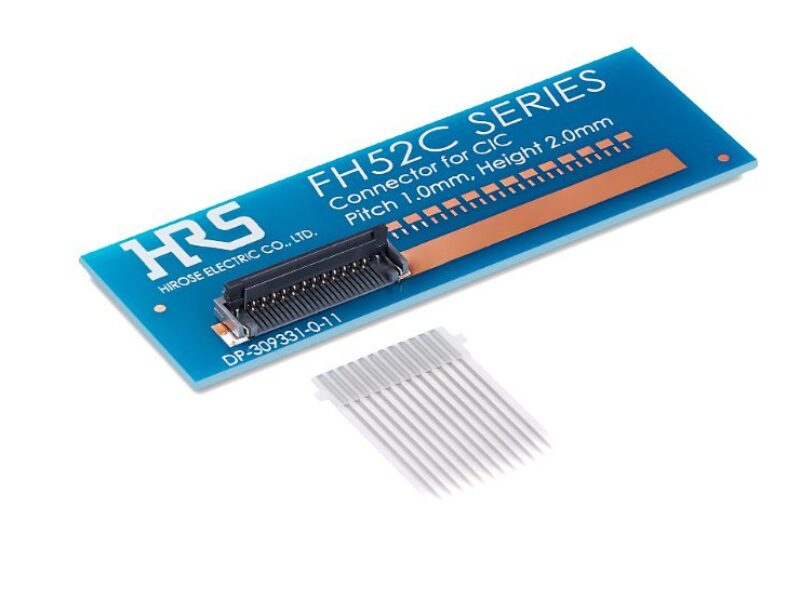

Connecteur miniature à encre de carbone pour environnements difficiles
Hirose a lancé un connecteur compact pour circuit à encre de carbone (CIC) avec une conception de contact qui empêche le raclage de l’encre de carbone et l’endommagement de la pâte.
Le connecteur CIC de la série FH52C est conçu pour les applications en environnement difficile, notamment les systèmes automobiles tels que les affichages tête haute (HUD), l’info-divertissement embarqué (IVI) et les systèmes d’interface généraux.
Le connecteur a un pas de 1,0 mm avec une hauteur de contact de 2,0 mm et une compatibilité CIC de 0,3 mm. Cela permet d’accueillir des circuits flexibles de 0,3 mm d’épaisseur utilisant des traces d’encre de carbone. Un actionneur flip-lock robuste de 110 degrés assure un assemblage sûr et évite d’endommager les traces.
Les languettes de rétention en forme de L offrent une force de rétention du circuit imprimé de 90 N, soit environ 1,8 fois plus que les méthodes traditionnelles en forme de I. En outre, les languettes de rétention en forme de L dépassent du bord du boîtier, ce qui permet une inspection visuelle de la soudure par le haut.
« S’appuyant sur la plate-forme populaire de la série FH52, la série FH52C, ce connecteur de circuit à encre de carbone compact et robuste répond aux exigences sévères des applications automobiles », a déclaré Pete Lais, vice-président adjoint de la gestion des produits pour Hirose Electric Americas. « La conception innovante du connecteur, qui offre précision et fiabilité, présente une forme de contact modifiée pour éviter le raclage de l’encre de carbone et garantir des performances durables dans les applications soumises à des conditions difficiles. »
Outre les circuits à l’encre de carbone, la série FH52C prend également en charge le montage automatisé de type « pick-and-place » en production.
www.hirose.com/en/product/series/FH52C
