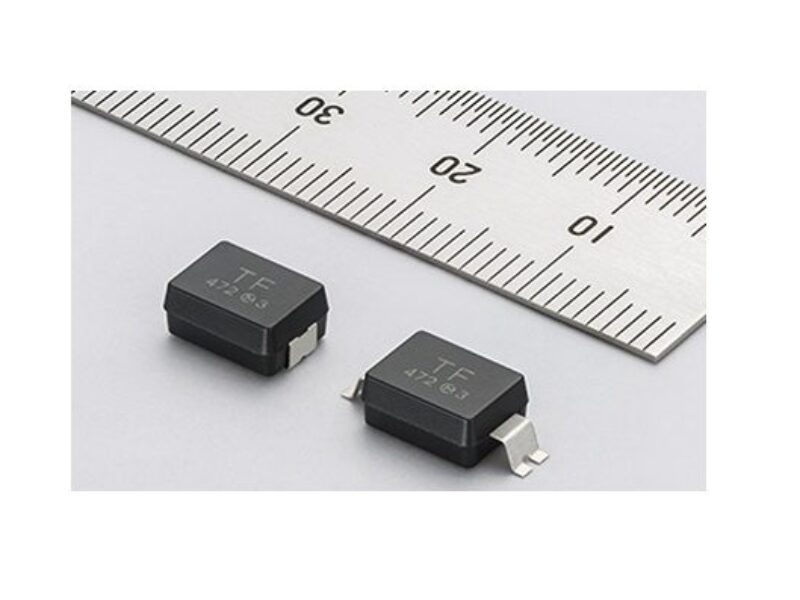

Condensateurs MLCC Murata pour motopropulseur 800V des véhicules électriques
Murata, a présenté des condensateurs céramiques multicouches (MLCC) moulé en résine, pour des applications dans les véhicules électrique à venir dont les groupes motopropulseurs vont monter en tension de fonctionnement vers 800V.
En conformité avec la norme IEC60384-14, les nouveaux MLCC de classe Y2 certifiés pour la sécurité seront très efficaces pour supprimer le bruit de mode commun dans les VE de la prochaine génération. Implantés dans des boîtiers CMS compacts de 12,7 x 6, 3,7 mm, ils offrent une tension nominale de 305 VCA/1500 VCC et supportent des lignes de fuite de 10 mm . De ce fait, ils répondent à l’augmentation de l’isolation qu’imposera la migration vers des groupes motopropulseurs de 800 V, tout en restant conformes au besoin de miniaturisation des systèmes automobiles modernes.
Les valeurs de capacité de la série EVA vont de 0,1nF à 4,7nF. Ces MLCC sont qualifiés AEC-Q200, avec une plage de température de fonctionnement de -55˚C à+125˚C, avec des tensions de tenue élevées de 2000VAC/60s et 4000VDC/60s. En outre, ils présentent une faible inductance série équivalente (ESL), de sorte que les performances ne sont pas affectées à des fréquences élevées. La disposition des bornes métalliques de contacts leur confère grande élasticité. La formation de fissures de soudure et de fissures de déviation est ainsi atténuée, ce qui garantit une fiabilité à long terme.
Les propriétés des MLCC de la série EVA séduiront les fabricants de véhicules électriques. Ces condensateurs sont idéaux adaptés pour une grande variété d’applications, telles que les chargeurs embarqués, les onduleurs et les convertisseurs DC/DC, les systèmes de gestion de batterie (BMS) et les procédés de transfert d’énergie sans fil.
« Les groupes motopropulseurs des véhicules électriques passant à des tensions plus élevées, des lignes de fuite plus longues sont désormais nécessaires. Dans le même temps, les composants doivent occuper moins d’espace physique », explique Takahiro Yoshida, directeur général de l’unité commerciale des condensateurs en céramique, de Murata. « C’est pourquoi nos MLCC de la série EVA auront un impact réel, car l’utilisation du moulage en résine leur permet de combiner compacité et lignes de fuite étendues. »
