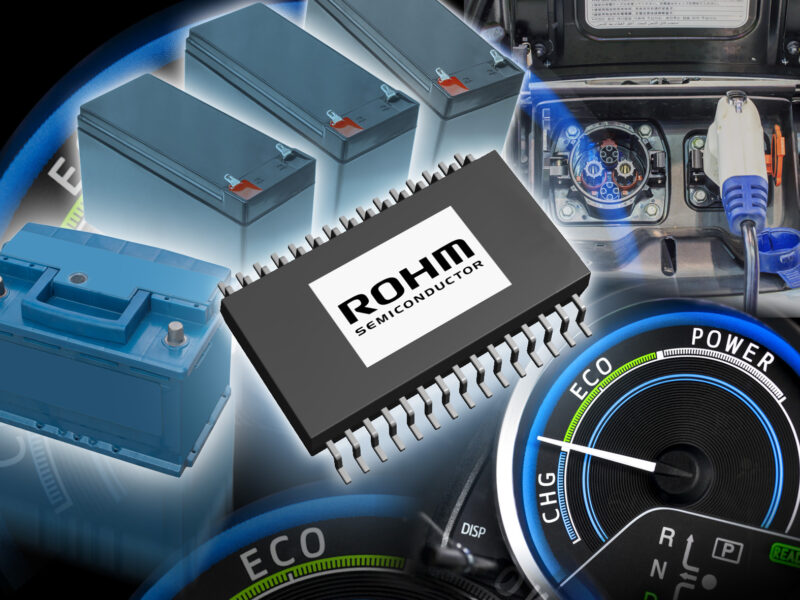

Circuit d’équilibrage de tension de cellules EDLC
Ce circuit intègre plus de 20 composants discrets nécessaires à l’équilibrage de jusqu’à 6 cellules EDLC sur une seule puce. Il réduit ainsi l’espace de montage de 38 % par rapport aux solutions conventionnelles tout en éliminant les variations des composants, ce qui facilite la configuration de systèmes EDLC compacts et de haute fiabilité. En outre, plusieurs circuits peuvent être connectés en série pour permettre un contrôle simultané de plus de 6 cellules nécessaires à des tensions plus élevées.
Basé sur une technologie de shunts résistifs, l’équilibrage de la tension des cellules peut être réglé entre 2.4 V et 3.1 V, par incrément de 0.1 V, ce qui assure le support d’une variété de tension de sortie d’EDLC. Le circuit intègre également une sortie d’autocontrôle ainsi qu’une détection de surintensité paramétrable avec sortie d’alarme. En outre, ce composant est qualifié AEC-Q100 pour une utilisation dans l’automobile ainsi que tout autre environnement nécessitant une grande fiabilité.
Comparé aux autres solutions de stockage, le super condensateur EDLC offre des performances de charge/décharge plus rapides, une plus longue durée de vie et une plus grande sécurité tout en minimisant l’impact sur l’environnement.
Associé au circuit d’équilibrage, il est donc bien adapté à une grande variété d’applications, y compris les systèmes automobiles et industriels de régénération, de démarrage rapide, de régulation de tension, de sauvegarde et en remplacement de batteries au plomb.
