CAN SAR 20 bits sans latence, 1Méch/s, INL de 0,5 ppm

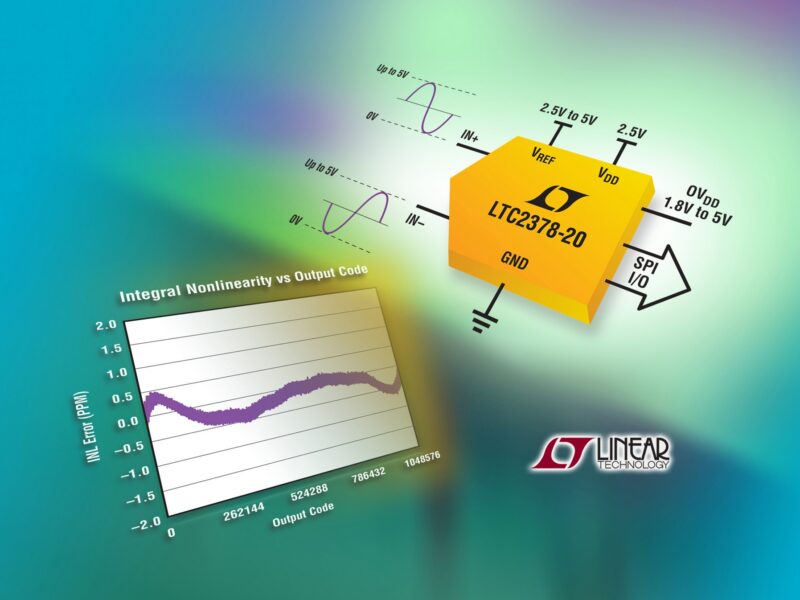

L’INL de 0,5 ppm de ce convertisseur permet la réalisation d’une nouvelle génération de systèmes avec une précision vraie de 20 bits. L’architecture propriétaire conduit à une INL extrêmement stable de 2 ppm maxi et à une THD de -114 dB maxi sur toute la gamme de températures de fonctionnement du composant allant de -40 °C à 85 °C.
Ce CAN de 1 Méch./s, sans état de latence, réalise un excellent rapport signal sur bruit (SNR) de 104 dB. La large gamme dynamique et la résolution vraie de 20 bits permettent de réduire ou de se passer de la nécessité d’un étage de gain supplémentaire dans la chaîne du signal, ce qui contribue à l’amélioration de la précision et du niveau de bruit de tout le système. La vitesse de conversion élevée de 1 Méch./s, sans latence, autorise l’emploi de multiplexeurs en remplacement de CAN indépendants, plus coûteux et à vitesse de conversion plus basse, réduisant ainsi le coût global et la complexité du système.
Ce circuit est le produit dominant dans une famille de CAN SAR 16/18/20, à compatibilité de brochage et de logiciel, ayant des vitesses de 250 kéch./s à 2 Méch./s, avec des interfaces série SPI. La famille fonctionne sur une tension d’entrée de 2,5 V, avec une gamme de tensions d’entrée différentielles de ±5 V, utilisant une référence de tension externe de 5 V. À 1 Méch./s, la consommation du composant n’est que de 21 mW et est proportionnelle à la vitesse d’échantillonnage. Un mode arrêt réduit encore la puissance dissipée à 2,5 µW au repos. La caractéristique unique de compression de gain numérique (DGC) autorise la suppression de l’alimentation négative de l’ampli pilote du CAN, en préservant sa résolution totale, pour obtenir la plus faible consommation dans le cheminement du signal, avec seulement une légère réduction de la caractéristique SNR.
Ce CAN SAR est disponible en petits boîtiers MSOP‑16 et DFN-16 de 4 x 3mm. Le kit d’évaluation DC1925A montre ses performances INL de 0,5ppm et SNR de 104 dB. La carte possède le pilote de CAN LT6203, souple d’emploi, pour assurer l’interface avec les signaux d’entrée différentiels ou unipolaires, et la référence de tension de précision LTC6655-5 de 5 V, à bas niveau de bruit et de faible consommation. Pour une vraie réalisation de la chaîne de signal, de basse consommation, utilisant la caractéristique de compression de gain numérique, il est recommandé d’utiliser l’ampli pilote LTC6362, tout différentiel, fonctionnant sur une seule alimentation de 5 V/1 mA, qui atteint un SNR de 100 dB quand il est associé à ce CAN et à la référence de tension 4,096 V LTC6655-4,096.
www.linear.com/product/LTC2378-20
