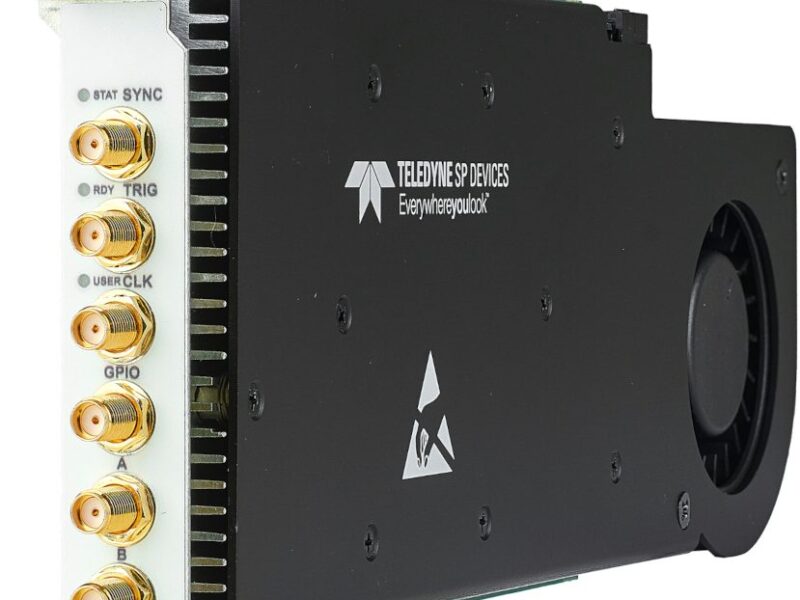

ADQ35 : le numériseur haute vitesse de Teledyne SP Devices pour l’acquisition de données nouvelle génération
Un leader du marché pour les applications scientifiques, industrielles et OEM
Teledyne SP Devices présente l’ADQ35, un numériseur hautes performances de la série ADQ3 offrant un équilibre optimal entre vitesse, résolution et flexibilité.
Grâce à ses 12 bits, son échantillonnage jusqu’à 10 GSPS et ses options de traitement embarqué, il s’impose comme une solution idéale pour les applications nécessitant des débits massifs, une fidélité élevée et une latence minimale.
Domaines d’application principaux :
- tomographie par cohérence optique à source balayée (SS‑OCT),
- spectrométrie de masse TOF,
- détection par fibre optique distribuée (DAS/DFOS),
- LiDAR,
- instrumentation scientifique,
- ATE (Automated Test Equipment).
L’ADQ35 est souvent placé au plus près du détecteur, garantissant une excellente intégrité du signal dans les environnements sensibles au bruit.
Performances techniques : une puissance d’acquisition inégalée
Double canal 5 GSPS / mono canal 10 GSPS – 12 bits
- Bande passante d’entrée : 2,5 GHz,
- Plage d’entrée : 0,5 Vpp,
- Mémoire embarquée : 8 Go,
- Numérisation à très haute vitesse avec précision verticale accrue.
Streaming haute performance
- Transfert peer‑to‑peer GPU jusqu’à 14 Go/s,
- Optimisé pour les systèmes nécessitant une acquisition en temps réel sans goulots d’étranglement.
Form factor flexible
- Disponible en PCIe et USB 3.2,
- Offset DC programmable intégré.
FPGA ouvert et options de micrologiciel : un DSP sur mesure
Le numériseur propose un panel de firmware dédié :
- acquisition standard,
- calcul de moyenne,
- détection d’impulsions,
- traitement SS‑OCT spécialisé.
Les utilisateurs nécessitant un traitement personnalisé bénéficient du FPGA AMD Kintex Ultrascale KU115, permettant de :
- réaliser un DSP temps réel embarqué,
- réduire drastiquement les besoins de post‑traitement,
- accélérer les prises de décision.
Un atout majeur pour les chercheurs et fabricants d’instruments OEM.
Intégration OEM : rapide, robuste et industrialisable
Teledyne SP Devices fournit :
- outils logiciels complets (Digitizer Studio),
- SDK et drivers avancés,
- support technique expert,
- options de garantie étendue.
Résultat : un intégrateur OEM peut réduire les délais de développement, fiabiliser son architecture et améliorer les performances globales de sa chaîne d’acquisition.
L’ADQ35 combine :
- haute vitesse,
- réelle flexibilité,
- traitement embarqué puissant,
- intégration OEM facilitée,
- acquisition fiable même à très fort débit.
Il s’agit d’une plateforme idéale pour les systèmes scientifiques, industriels et embarqués cherchant à capturer, analyser et transférer d’immenses volumes de données avec précision.
