Onduleurs SiC à haute densité de puissance

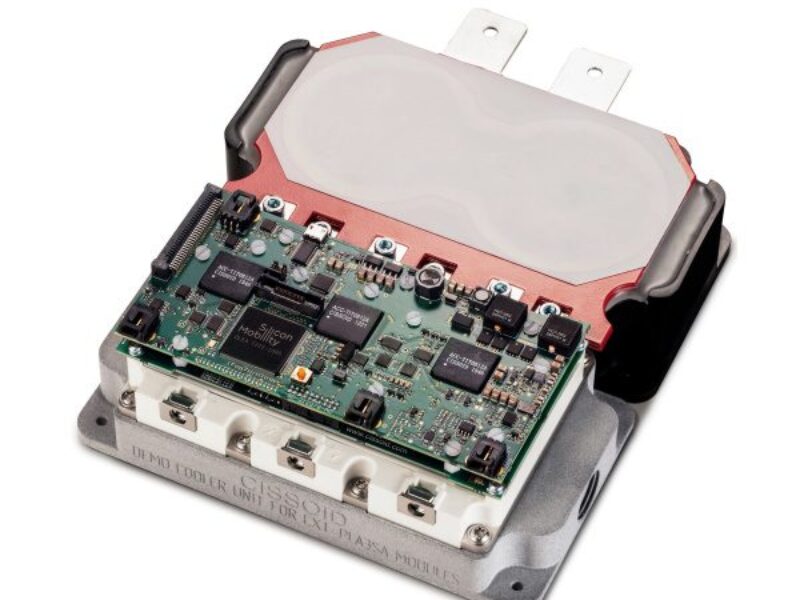

L’unité combine un module de puissance intelligent SiC 1200V de Cissoid et un condensateur DC-Link 6-pack low-ESR/ESL d’Advanced Conversion. Cette unité de puissance peut être intégrée à une carte contrôleur et un refroidisseur liquide, offrant ainsi une plateforme matérielle et logicielle complète pour la conception d’onduleurs SiC à haute densité de puissance et à haut rendement pour l’alimentation des moteurs électriques.
La plateforme Cissoid
La plateforme de puissance (IPMs) de Cissoid intègre un module de puissance SiC Mosfet triphasé 1200V/340A-550A avec une grille de commande qui résiste à la température permettant de faibles pertes de commutation et une densité de puissance élevée. Cette plateforme peut être enrichie d’une carte de contrôle et d’algorithmes permettant le traitement en temps réel, le contrôle et la sécurité fonctionnelle des onduleurs SiC des moteurs électriques. La résistance à l’état passant du module de puissance varie de 2,53mOhms à 4,19mOhms en fonction du courant nominal. Les énergies de commutation très faibles sont de 7,48mJ (Eon) et 7,39mJ (Eoff) à 600V/300A. La conception conjointe du module de puissance et du pilote de grille permet d’optimiser les IPM pour obtenir de très faibles énergies de commutation en réglant soigneusement le dV/dt et en contrôlant les dépassements de tension inhérents à la commutation rapide. Le circuit de commande de grille intégré résout de nombreux problèmes liés aux transistors SiC à commutation rapide : l’entraînement négatif et le blocage actif de Miller (AMC) empêchent la mise sous tension parasite ; la détection de désaturation et l’arrêt progressif (SSD) réagissent rapidement aux court-circuit ; les fonctions de verrouillage de sous-tension (UVLO) sur le circuit de commande de grille et les tensions du bus CC contrôlent le bon fonctionnement du système.
Le condensateur Advanced Conversion
Le condensateur DC-Link 6-pack de Advanced Conversion s’adapte mécaniquement aux IPM Cissoid. Les valeurs de condensateurs vont jusqu’à 500µF, et les tensions nominales, jusqu’à 900V. Des solutions personnalisées sont disponibles, basées sur un condensateur à film à facteur de forme annulaire de conversion avancé, adapté au « montage en surface » sur une structure de bus optimisée qui s’interface avec les modules de commutation. Cette approche brevetée, combinée au refroidissement du bus, permet d’obtenir une intensité nominale par microfarad très élevée afin d’utiliser la plus petite capacité possible tout en minimisant l’inductance de la boucle de commutation. Des valeurs d’inductance série équivalentes à 5nH sont réalisables avec le bon module de commutation et une conception de connexion appropriée.
