Contrôleur d’écran tactile polyvalent

Nouveaux produits | 6 décembre 2021

Par Alain Dieul

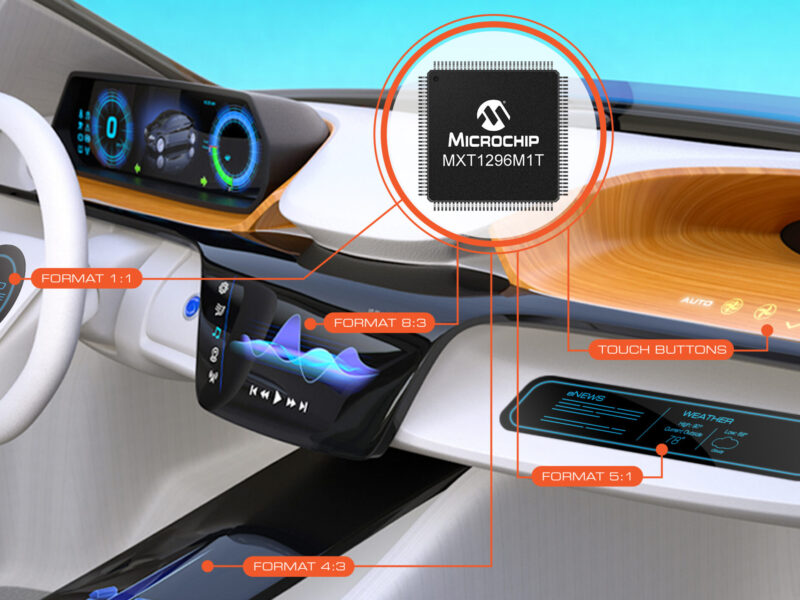

Le MXT1296M1T est capable de reconfigurer ses canaux tactiles de commande et de réception, pour s’adapter au format exact de l’écran, du format 1/1 au format 5/1, et aussi au format automobile 8/3, très répandu. Cette caractéristique permet aux utilisateurs de tirer parti du nombre de canaux tactiles disponibles, sans avoir à opter pour un contrôleur tactile plus puissant et plus coûteux. En outre, les clients peuvent gagner du temps et des ressources de conception et de validation en utilisant un circuit imprimé commun à plusieurs types d’écrans de proportions différentes. Le MXT1296M1T est le premier contrôleur du marché à permettre la reconfiguration du captuer canal de détection simplement en éditant certains paramètres. Ces réglages ne nécessitent aucune modification du micrologiciel, ce qui réduit les risques liés à la conception, tout en accélérant la commercialisation du produit final.

« Les écrans tactiles étant de plus en plus populaires dans les interfaces utilisateur automobiles, les constructeurs utilisent différents formats et formes d’écran pour s’adapter au design intérieur et mettre en valeur l’identité de leur marque, » déclare Clayton Pillion, Directeur de la division Interfaces homme-machine chez Microchip Technology. « En tant que fournisseur numéro un de contrôleurs d’écrans tactiles pour l’automobile, nous savons bien que les produits dotés de fonctions de diagnostic améliorées offrent un avantage significatif pour les clients qui doivent intégrer à leurs conceptions des caractéristiques uniques et les exigences de sûreté fonctionnelle de la norme ISO 26262. »

Le nouveau contrôleur d’écran tactile maXTouch de Microchip dispose de deux interfaces de communication fonctionnant simultanément, qui permettent une connexion « bridgeless » (sans pont) au canal retour de la liaison vidéo LVDS pour les informations tactiles, et une connexion à un microcontrôleur (MCU) local. La topologie bridgeless réduit la latence tactile pour améliorer l’expérience utilisateur. Elle garantit aussi une compatibilité totale avec le driver logiciel maXTouch, qui est disponible pour tous les grands systèmes d’exploitation automobiles, notamment Linux, Android et QNX. Lorsqu’elle est connectée à un MCU local approprié, la seconde interface offre :

– Une liaison redondante vers la console centrale via un bus CAN ou une liaison Ethernet automobile 10BASE-T1S, pour une sûreté fonctionnelle accrue au niveau système

– L’accès local et le contrôle des fonctions du contrôleur d’écran tactile maXTouch, avec notamment un rapport sur les touches capacitives, un diagnostic en direct des capteurs tactiles, et l’accès aux données brutes pour un post-traitement externe et personnalisé

– La possibilité de mise à jour sécurisée du micrologiciel par voie hertzienne (OTA), grâce à la technologie TrustAnchor100 de Microchip

Le MXT1296M1T intègre diverses fonctions de sûreté fonctionnelle pour vérifier en permanence l’intégrité de fonctionnement du contrôleur tactile, ainsi que de l’un des capteurs tactiles connectés. L’analyse de diagnostic et des effets des modes de défaillance (FMEDA) et le manuel de sûreté fonctionnelle facilitent largement pour le client la conception, la construction et la certification de systèmes destinés à des applications automobile offrant le niveau B (ASIL-B) de sûreté fonctionnelle, selon la norme ISO 26262.

www.microchip.com.
