Analog Discovery 3, que demander de plus ?
Analog Discovery 3 : Oscilloscope USB 125 MS/s, générateur de forme d’onde, analyseur logique et alimentation variable
Digilent a annoncé un nouvel ajout à sa gamme d’oscilloscopes USB Discovery. L’Analog Discovery 3 (AD3) est un type d’équipement de test numérique tout-en-un pratique qui comprend les fonctionnalités d’un oscilloscope à signaux mixtes, d’un générateur de formes d’ondes arbitraires (AWG), d’un analyseur logique et d’un générateur de motifs. Il dispose également de paramètres qui lui permettent d’être utilisé comme analyseur de spectre, analyseur de réseau, analyseur d’impédance, analyseur de protocole, alimentation limitée, enregistreur de données, et bien plus encore !
Ceux qui connaissent ses prédécesseurs, l’Analog Discovery et l’Analog Discovery 2, reconnaîtront son format de la taille d’un PI . Grâce à sa taille et à la prise en charge universelle des PC hôtes dans WaveForms, l’AD3 est un excellent compagnon de travail pour le laboratoire, le terrain et le débogage.

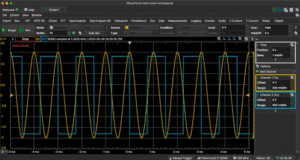

WaveForms est le logiciel d’interface utilisateur que Digilent a développé pour ses oscilloscopes, analyseurs logiques et générateurs de fonctions portables USB, telsque l’Analog Discovery 3. WaveForms offre un support complet pour Linux (sur la plupart des appareils), Mac OS et Windows. Il est également entièrement gratuit !
En ce qui concerne les caractéristiques techniques de l’AD3, l’oscilloscope à 14 bits de résolution peut échantillonner jusqu’à 125MS/s par voie avec une plage d’entrée de +/- 25V et une bande passante de plus de 30MHz avec un adaptateur BNC. L’AWG est capable de produire toutes les formes d’ondes standard (sinus, carré, scie, etc.) jusqu’à 25 MHz avec une amplitude de +/-5 V, des signaux modulés en amplitude et en fréquence, une lecture directe à partir d’entrées analogiques et des formes d’ondes personnalisées. Les fonctionnalités de l’analyseur logique et du générateur de motifs comprennent 16 canaux d’E/S numériques à une vitesse maximale de 125 MS/s par canal avec des décodeurs de protocole pour SPI, I2C, UART, CAN, JTAG, logique ROM et protocoles personnalisés.
En savoir plus sur https://digilent.com/shop/analog-discovery-3/
